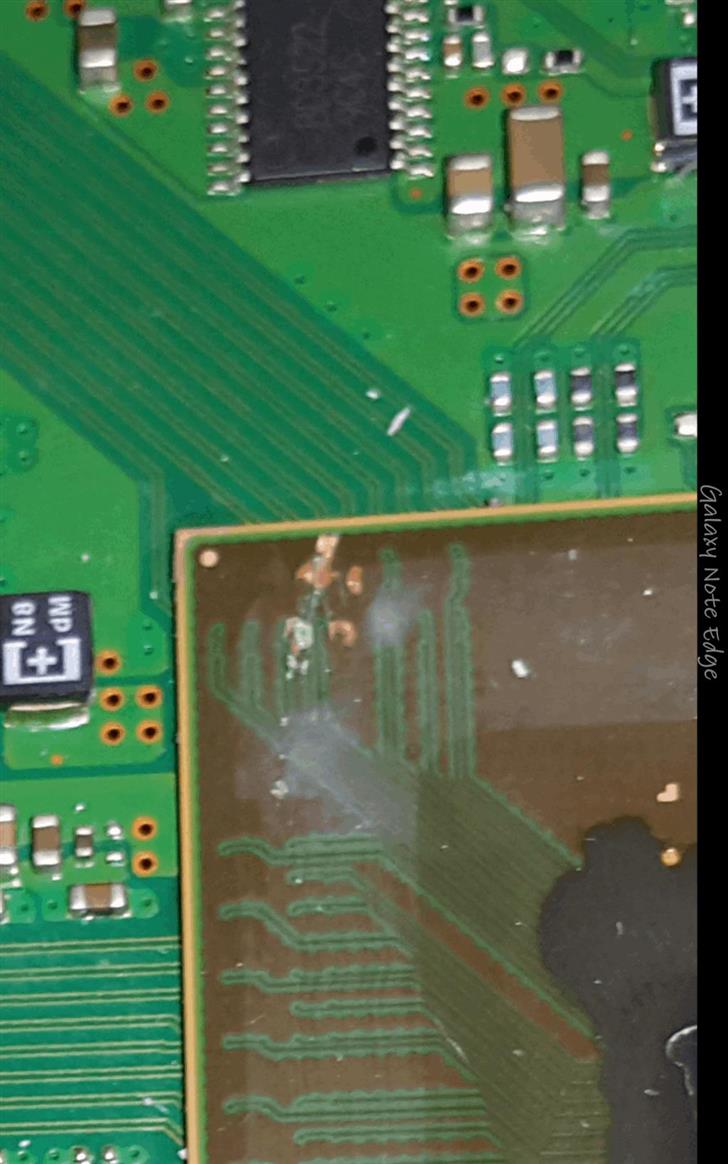

플삼이 슬림 뚜다(스쿠래치)(사진수정)

마티커

2017-05-18 오후 7:29:26  Hit. 8033


- 첨부파일
* 다운로드시 5포인트가 차감됩니다.




원본사이즈 : 1024 X 1638







Lv.11 / 준위  .  펭이죄로 (wjsrhfaus)
( 579 / 1000 )   58%


포   인   트 : 6579 P
가   입   일 : 2017-03-12 오전 12:27:13
최종접속일 : 2023-08-18 오후 9:49:22


0 0

불량게시글신고







글쓰기 수정 삭제 목록

새끈하게
  추천  2017-05-18 19:53:20
헉~ 드라이버 넣어 무리하게 빼셨네요. 패턴 손상 의심스럽네요. 그대로 방열판 붙이시면 신호와 방열판이 쇼트. 위험하지 않나 사료 됩니다.

·댓글

마티커
  추천  2017-05-18 19:55:54
내열실리콘으로 잘 마무리해도 사망한거겠죠? ㅜㅜ

온도가 76 43 정도길래 진행했는데...

서멀과 내열실리콘 주문전인데 ㅠㅠ 흑..

·댓글

새끈하게
  추천  2017-05-18 20:14:11
빨간색 내열 실리콘은 사용하지 마시고요. 실리콘은 팽창, 에폭시는 수축하여 암거나 쓰시면 패턴 일어납니다.
https://www.eleparts.co.kr/EPX33KHL
여기 카테고리 참조하시면 여러 제품 있네요.

·댓글

마티커
  추천  2017-05-18 20:20:22
친절한 답변 감사합니다 ^^.
구매해서 발라봐야 겠네요.

·댓글

네떡달인
  추천  2017-05-19 12:42:16
저정도면 사망입니다.. 띠로리~

cpu는 교체도 안되구요 자신의 키값이 있어서...

·댓글

펭이죄로
  추천  2017-05-19 14:45:32
답변감사합니다 ^^ 사망했으면 어쩔수없죠... 네떡님 블로그 봤는데 기술이 좋으시네요 ㅎ

·댓글

eeeieee
  추천  2017-05-19 12:56:33
구리같은 패턴 부분 일단 선명하게 사진을 찍어서 확대해보시면서 한번 보세요.
땜잘하는사람은 패턴도 리드선같은걸로 잘 어떻게 때워서 살리기도 하긴하는데.

좀 정리 이쁘게 한다음에 선 과선의 피막을 아주 살살살살살 칼로 걷어내고..
납 페이스트였나 조금식 발라주고... 납땜을 한땀 한땀 쇼트 한나게 정성스럽게 해준다음에
마무리할때 표면 아주 잘 닦고 강력접착제같은걸로 코팅을..

정말 재수 좋게 패턴에 상처가 있어도.. 연결은 안되있는거라던가. 하면.. 살아있을지도.
전선의 피복이 벚겨진체로 노출이 되어버린 상황이라..
쿨러등 금속으로 쇼트 시키면 바로 사망할수도.
재수없이 이중 삼중 기판부분이 깊게 파인거면....

이런접사는 프리af로 중요한부분에 초점을.. 버스트샷으로 여러장찍어서 선명한걸로.올려도..

원래 pc 메인보드 수리도 패턴이 타는경우가 생기는데 그럴때 리드선으로.. 복구하고 그래요.
것도 운이좋아야 수리되고그렇긴한데.

·댓글

펭이죄로
  추천  2017-05-19 14:42:25
뚜따가 쉬운게 아니네요 ^^ 답변 감사합니다.

·댓글

silicontit
  추천  2017-05-19 14:22:59
그냥 봐도 패턴다 날아갔네요.조심해서 하시지...

·댓글

펭이죄로
  추천  2017-05-19 14:43:15
처음이다보니 정확히 어느부분에 힘을 줘야하는지 잘 몰랐네요 ㅎ
일단 희망을 가지고 윗분 말대로 제품 구매했으니 마무리는 해봐야죠 ^^ 답변 감사합니다.

·댓글

eeeieee
  추천  2017-05-19 23:21:08
읔...끝부분을제가 확인을못하고 깨긋한부분만봤네요
왼쪽에서부터 5번저끝이 저게 끊어진거면... 저라인이 메인에 어디로연결되는가만확인하면 메인보드에 보이는 라인을 따서 선을 깔아봐도...

·댓글

펭이죄로
  추천  2017-05-20 10:24:53
연결되는 부분을 찾아야 하군요... ^^ 일단 한대 버렸다 생각하고 쇼트안나게 연결한다아음 켜보고 안되면 찾아가면서 실험용으로 사용 해야겠네요...ㅜ

·댓글

새끈하게
  추천  2017-05-20 15:18:33
패턴이 일어났네요. 문제는 이접신호가 붙을경우 한방에 보드가 날라갑니다. 전선은 사용하지 마시고요 정리하시고 칼로 튀어나온부분 정리하신뒤 마커로 마무리 그리고, 테스트해보시는것 말고는 방법이 안보이네요. CPU나 GPU는 고속 스위칭이기 때문에 전선으로 이격하시면 당장은 되더라도 나중에 발열이 발생합니다. 유념하시고 운에 맡기세요.

·댓글

펭이죄로
  추천  2017-05-20 16:04:49
역시 전원 들어가자마자 아웃되네요 ㅜ 풉....
말씀하신 오버코트팬으로 쇼트안나게 하고 진행해 봤지만 패턴이 날아간듯 보이네요.
현재 날카로운걸로 살살살... 긁어서 메인보드 기판과 끊어진 부위에 납땜을 해볼까 하는데.. 육안으로 찾아서 하는게 어렵네요;;
일단은 사망 판정이니 썩은 동앗줄 잡는 심정으로...(작업중)
시간가는줄 모르고 재미있긴 하네요 ^^;
혹시 기판 사진 잘 나온게 있나요?

·댓글

새끈하게
  추천  2017-05-20 17:22:39
고생많으십니다. 먼저 위로를...
직선패턴에서 동그란 부분(살짝 오돌)한 부분이 비아(via)라고 이쪽분야에서 말하는데 플삼 기판은 다층기판이고, 내층에서 아마 메모리 고속처리 설계 되었을 가능성이 많습니다. 보시는면 말고 동르란면 바로 아래층. 사진은 아마 없겠죠? 소니가 공개 할리 없고... 뭐 말로 설명드리기 어렵습니다만 전기 넣으셔서 아웃되면 작업을 관두시는데 정신건강에 좋구요. 빨리 맘을 비우세요...



·댓글

펭이죄로
  추천  2017-05-20 22:01:15
그렇군요 ^^ 전문가신거 같은데 말 들어야죠 . 감사합니다.
