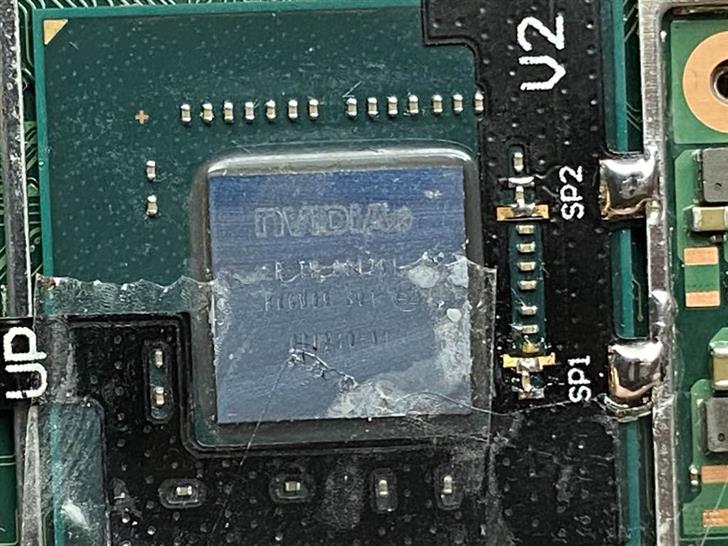

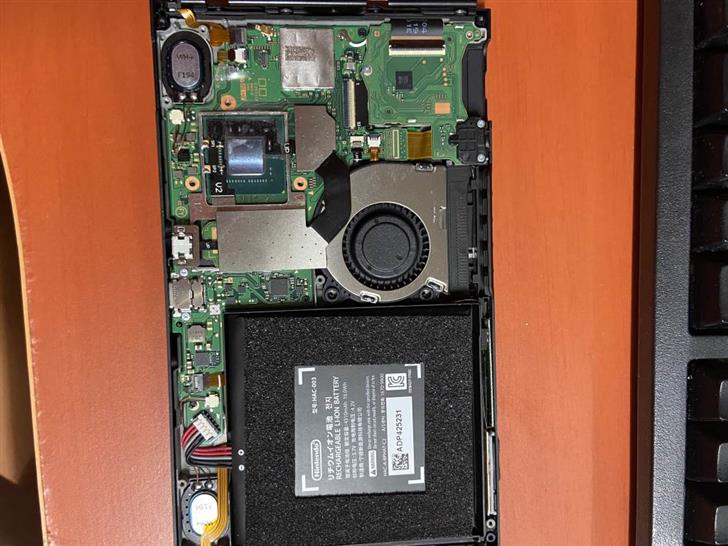

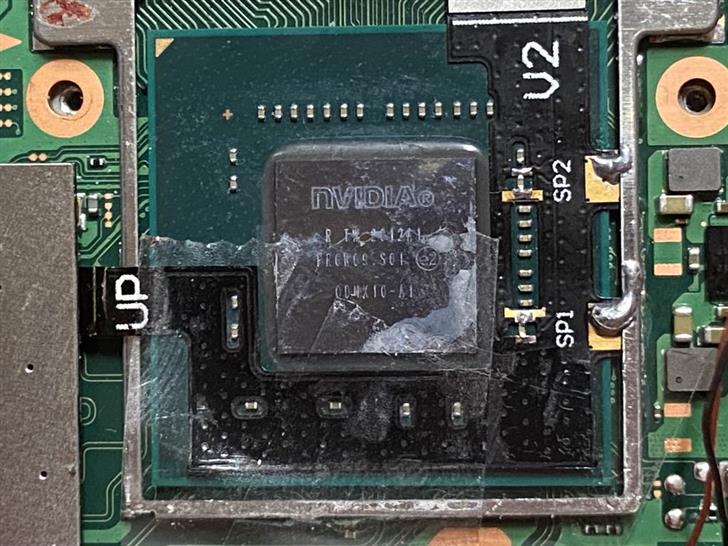

sx core 납떔 작업을 했는데 파란불만 계속 깜박이네요

파판택틱스

2020-08-13 오후 8:39:02  Hit. 6096


- 첨부파일
* 다운로드시 5포인트가 차감됩니다.




원본사이즈 : 1024 X 768


원본사이즈 : 1024 X 1365


원본사이즈 : 1024 X 768


원본사이즈 : 1024 X 768







Lv.2 / 훈련병  .  파판택틱스 (jung382)
( 28 / 100 )   28%


포   인   트 : 28 P
가   입   일 : 2020-08-13 오후 8:34:06
최종접속일 : 2022-02-05 오후 6:59:35


0 0

불량게시글신고







글쓰기 수정 삭제 목록

pcgtr2
  추천  2020-08-13 21:30:14
얼핏봐도 냉납으로 보이네요
다시 붙이시고 코어 SP1 SP2에 과열 현상있는지 보세요
그대로 두면 코어 맛가요

·댓글

파판택틱스
  추천  2020-08-13 21:45:41
파판택틱스님이 (2020/08/13 22:15)에 삭제 하였습니다.

·댓글

파판포레버
  추천  2020-08-13 22:31:31

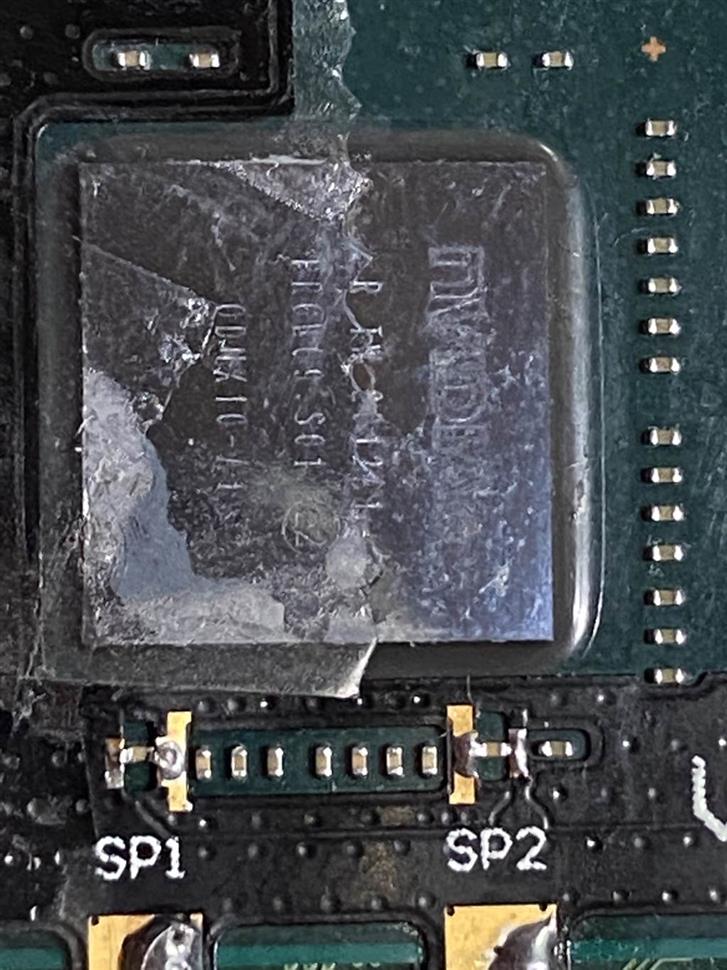

SP1 오른쪽 포인트를 다시 작업해 보세요.
플럭스 없이 하시는것 같은데 플럭스 없으면 잘 안붙어요.
아 그리고 Micro5pin 포트 꺼꾸로 꼽으셨어요.

·댓글

instagram
  추천  2020-08-13 22:37:46
디버깅 포트 방향은 사진에 나온게 맞습니다.

·댓글

파판포레버
  추천  2020-08-13 22:41:16
아. 그러네요. 저도 헤깔렸네요 ^^;

·댓글

파판택틱스
  추천  2020-08-13 22:43:26
마이크로5핀이 어디인가요? up라고 쓰여있는곳 말씀하시는건가요? 일단 sp1은 납땜을 두껍게 다시 해봐야겠네요. ㅎㅎ 다른부분은 잘못된곳 없는거죠?

·댓글

파판포레버
  추천  2020-08-13 22:46:02
네 제가 5핀 말씀드린건 무시하세요. 저도 헤깔려서 잘못 말했네요.
사진으로 보기에 다른 부분은 문제가 없어보이고 SP1 오른쪽은 납이 탁하고 좀 떠보여서 그쪽을 보라고 말씀드린거에요. 테스터기가 있으면 통전 잘되는지 확인해 보는게 확실하지만 현재로서는 이게 최선이네요.

·댓글

파판택틱스
  추천  2020-08-13 22:46:46
상세한 답변 감사합니다.

·댓글

chrono
  추천  2020-08-14 00:49:07
chrono님이 (2020/08/23 15:13)에 삭제 하였습니다.

·댓글

chrono
  추천  2020-08-14 00:55:33
chrono님이 (2020/08/23 15:13)에 삭제 하였습니다.

·댓글

파판택틱스
  추천  2020-08-14 08:56:34
파란불깜빡일때 전원버튼
2초정도 꾸욱 눌러보면 여러번 시도했는데 안되네요.ㅎ
맨윗쪽 콘덴서 쪽이라면 어디부분인가요?

·댓글

chrono
  추천  2020-08-14 10:02:10
chrono님이 (2020/08/23 15:13)에 삭제 하였습니다.

·댓글

pcgtr2
  추천  2020-08-14 10:42:59
정확한 정보를 주세요
boot.dat없이 부팅잘되요
그리고 포인트만 잘결선되면 신형의 경우 부팅이 랜덤이긴 한데 보통 30~40초내외 부팅되고
그이후 타이밍 기록되면 빠르게 부팅됩니다

·댓글

chrono
  추천  2020-08-15 00:19:15
chrono님이 (2020/08/23 15:13)에 삭제 하였습니다.

·댓글

파판포레버
  추천  2020-08-14 10:52:36
이미 위 사진이후로 전체적인 납땜은 확인을 하셨겠죠? 과거 사진만 보고 납땜 조언하는게 이제는 의미가 없을꺼 같아서요.
정상적으로 납땜이 되셨으면 파란불 10초 내외로 깜빡이고 바로 초록불 떠야해요.
그게 아니면 대부분 납땜 불량이라고 보시면되구요. (아주 드문 경우 예외적인 환경이 있을수 있지만...._)
납땜을 아무리 수정해도 안되신다면 전문가에게 맡기시는걸 권해 드려요. 위 게시글에 무료로 해주시는분도 계시네요~

참고로 저부분 납땜 요령을 정리하면
일단 배터리 커넥터는 필수로 빼고 시작합니다. 이거 때문에 코어쪽 많이 날아가니 주의!!!!

일단 납을 바르기 전에 넓적한 케이블이 바닥이 착! 붙어 있을수 있도록 위치 선정을 하고
뾰족 핀셋등으로 SP1 SP2부분이 케파에 밀착될수 있도록 정리를 해주세요. SP1 SP2부분이 구멍이 케파보다 살짝 작게 제작되어
있어서 핀셋등으로 정리하면 살짝 끼우는 듯이 고정이 됩니다.

이후 하단 gnb부분의 포인트에 젤플럭스를 분포하고 납땜을 해서 확실히 고정을 하고,
SP1 SP2도 젤플럭스를 분포하고 납땜을 합니다. SP1 SP2 납땜을 할때는 핀셋등으로 넓적한 케이블이 바닥에 밀찰될 수 있도록 살짝 누르면서 납땜을 하는게 좋습니다. 납땜후에는 항상 순도99%알콜등으로 젤플럭스는 청소를 해줘야하구요.

납땜 결과는 인두기의 성능, 인두팁 상태, 납의 품질, 젤플럭스 사용유무등에 따라 그차이가 크게 발생할 수 있습니다.

·댓글

파판택틱스
  추천  2020-08-14 10:56:51
댓글들 감사합니다. 다시한번 시도해보겠습니다. 많은 도움 되었습니다

·댓글

파판택틱스
  추천  2020-08-14 14:18:14
세운상가 가서 납땜 잘하시는분에게 부탁드렸는데 여전히 부팅이 안되네요 ㅋ

·댓글

파판포레버
  추천  2020-08-14 15:15:11
그래도 안된다면 안타깝지만 처음 납땜하고 시도하는 과정에서 손상되었을 확률이 높으세요.
특히 그 과정에서 케페쪽이 많이 손상되더라구요. 정펌 부팅이 잘 되신다면 아마 SP1쪽만 손상되셨을꺼에요.
사설 수리 맡기셔야 할꺼 같아요 ㅠㅠ

·댓글

pcgtr2
  추천  2020-08-14 15:55:15
그만 만지시구 사설수리가셔요 완전 죽이겠음ㅠ

·댓글

파판택틱스
  추천  2020-08-15 00:09:27
chrono 님의 도움으로 해결하였습니다. 다시 한번 감사합니다
또한 댓글을 달아주신 파판포레버님을 비롯한 많은분들에게 감사드립니다.


·댓글

chrono
  추천  2020-08-15 00:22:45
chrono님이 (2020/08/23 15:13)에 삭제 하였습니다.
